Конструкции форсунок
В предлагаемой туманообразующей установке форсунки взаимозаменяемы. При использовании бытовых вибрационных насосов с рабочим давлением 3.5-4 атм. используются форсунки с диаметром выходных отверстий 0.65 мм. При использовании насосов высокого давления применяются форсунки с меньшим диаметром выходных отверстий 0.3, 0.4, 0.45 мм. При использовании насосов (аппаратов) высокого давления возможно применение подогрева воды до требуемой температуры (при недостаточном солнечном освещении в пасмурный и прохладный день).
Конструкция форсунок дифлекторная, двухщелевая, выполнена из коррозионноустойчивого материала. Форсунки оборудованы двумя типами патронных фильтров — малого и большего размера. Конструкция тройников предусматривает размещение патронных фильтров, как в самой форсунке, так и под ней, в зависимости от качества (чистоты) применяемой для полива воды.
Срабатывание форсунки происходит от 0,5 атм. (мелкокапельный дождеватель). С увеличением давления от 2 атм. дисперсия тумана составляет 20 мкм (туманообразование).

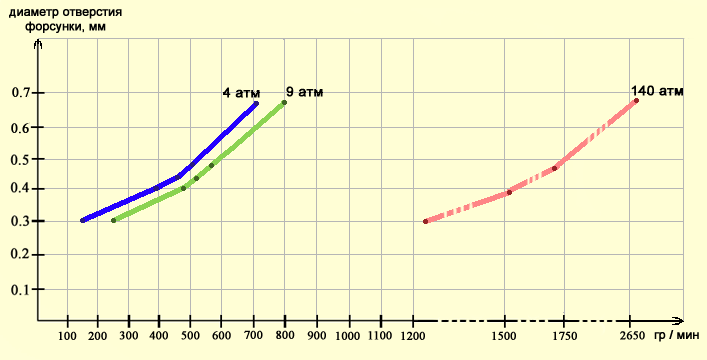

Производительность туманообразования
одной форсунки при давлении 4, 9 и 140 атм.

Атм. Диаметр отверстия форсунки, мм
0,65 0,5 0,45
Производительность, гр/мин
4655465350
9755530380
140265017501260

В предлагаемой установке используются 2 типа конструкции тройников, в одном из которых предусмотрен дренаж и заглушка. Данный тип используется в необогреваемых теплицах и предусматривает слив воды из системы с наступлением холодного периода. Патронные фильтры в такой конструкции расположены под форсункой. Узлы с рукавами объединяются в линию (гирлянду), ряд линий в систему.
